Dieses Plugin bietet unterstützt den Prozess Rohteilscan von Gehäusebauteilen und Schmiederohlingen und gibt Zugriff auf folgende Informationen/ Aktionen:
• Anlegen von neuen Scanaufträgen für Prüflos (wenn noch kein Fertigungsauftrag existiert) / Kundenbeistellung (freie Eingabe von PSP, Materialnummer, Serialnummer) / Fertigungsauftrag
• Anzeigen aller offenen Scanaufträge
• Recherche in allen Scanaufträgen
• Erfassung der benötigen Stunden für den Rohteilscan • Nachträglich automatische Verbuchung im Hintergrund auf einen Fertigungsauftrag

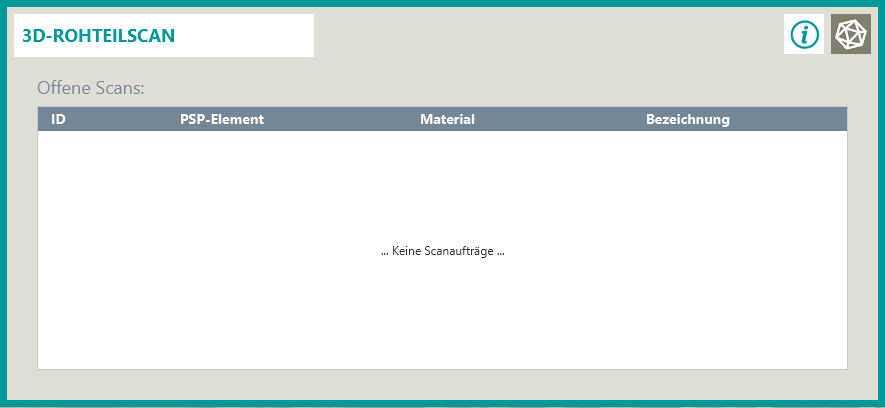

Die Dashboard Kachel zeigt sämtliche offene Scanaufträge.

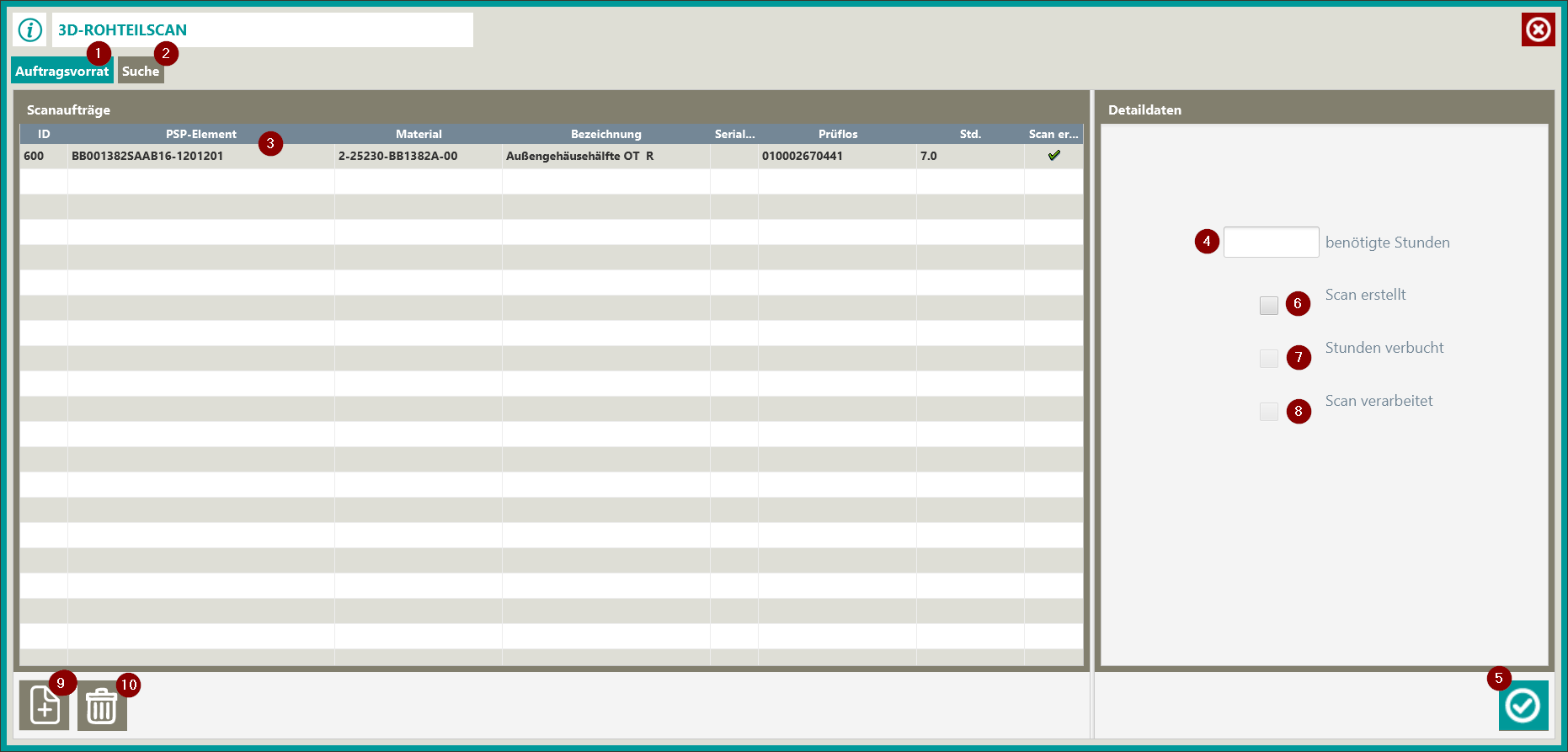

Über das PlugIn-Symbol gelangt man in die Detailansicht.
| Nr. | Beschreibung |
|---|---|
 | Informationen zur den aktuell offenen Scanaufträgen |
 | Recherche in allen Scanaufträgen |
 | Tabelle mit allen offenen Scanaufträgen |
 | Eingabefeld für die benötigten Stunden für den Rohteilscan (kann beliebig oft gändert werden bis der Status "Scan erstellt" gesetzt wurde) Eingabe speichern mit Button 5 |
 | Button zum speichern der Eingaben |
 | Status ob der Scan abgeschlossen wurde |
 | Anzeige Status ob die Stunden des Scan im Hintergrund auf einen Fertigungsauftrag verbucht wurden. |
 | Anzeige Status ob der Scan verarbeitet / aufbereitet wurde |
 | Button zum Anlegen eines neuen Scanauftrag (nur möglich wenn die SAP Verbindung hergestellt wurde) |
| Button zum Löschen eines Scanauftrag (nur möglich wenn der Status "Scan erstellt" noch nicht gewählt wurde) |

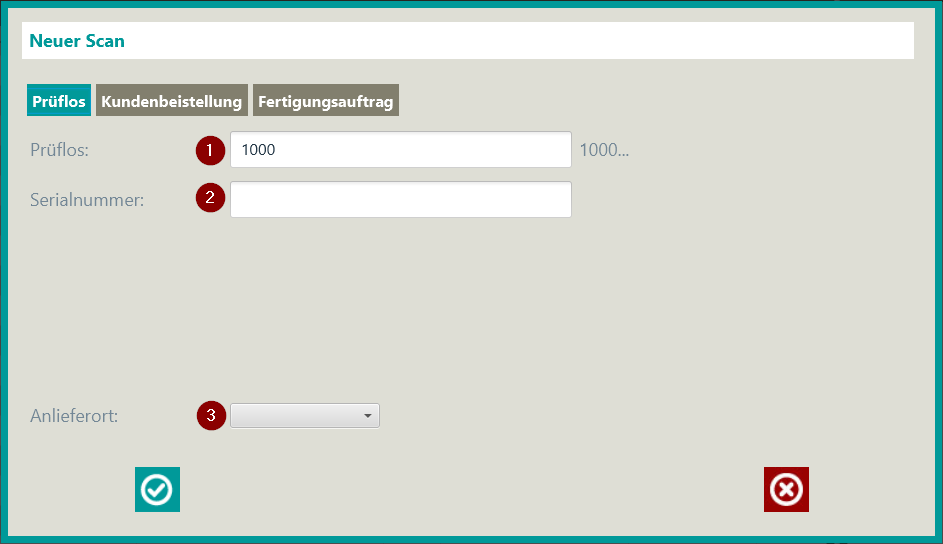

| Nr. | Beschreibung |
|---|---|
| Eingabe des kompletten Prüflos |
| optional Eingabe einer Serialnummer oder Unterscheidungskriterium wenn mehrere Bauteile zu einem Prüflos existieren (z.B. UT, OT) |
| Auswahl Anlieferort |

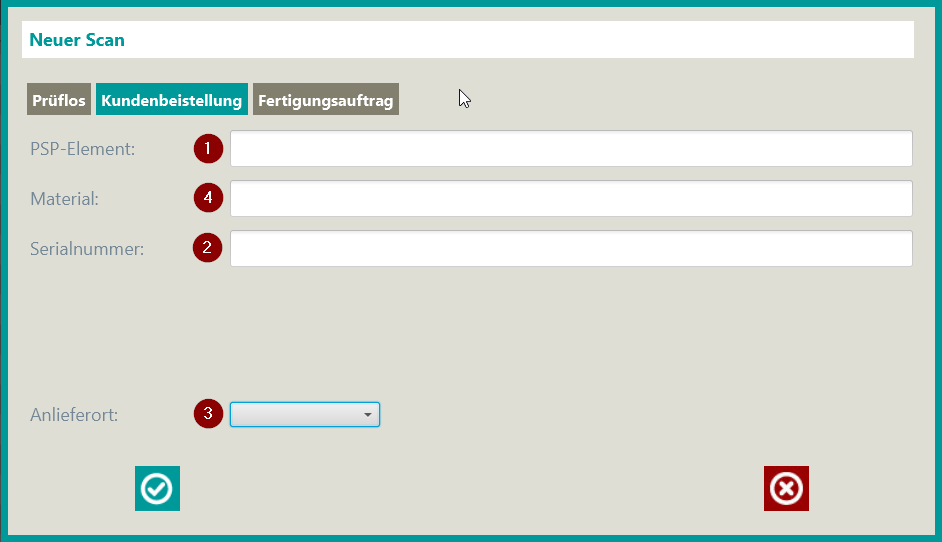

| Nr. | Beschreibung |
|---|---|
| Eingabe des PSP-Element |
| optional Eingabe einer Serialnummer oder Unterscheidungskriterium wenn mehrere Bauteile zu einem Prüflos existieren (z.B. UT, OT) |
| Auswahl Anlieferort |
| Eingabe der Materialnummer |

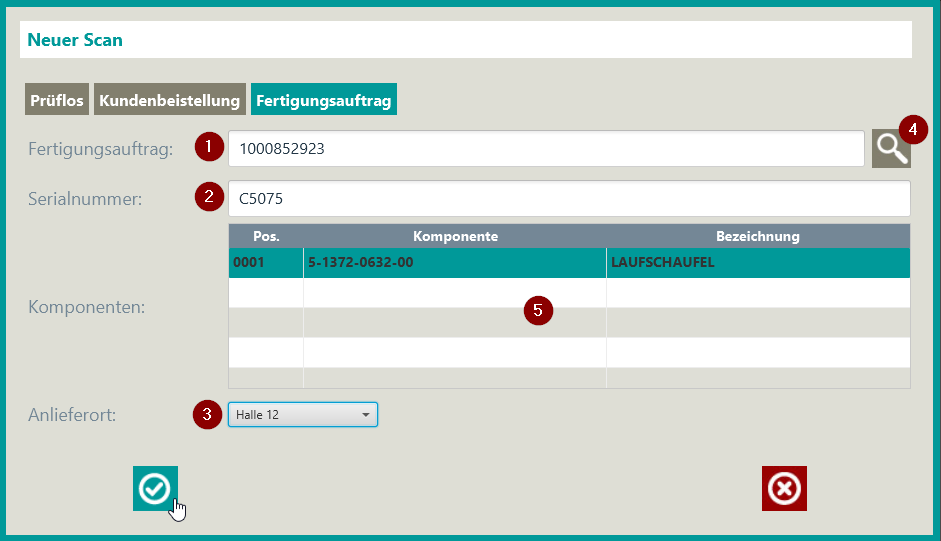

| Nr. | Beschreibung |
|---|---|
| Eingabe des kompletten Fertigungsauftrag |
| optional Eingabe einer Serialnummer oder Unterscheidungskriterium wenn mehrere Bauteile zu einem Prüflos existieren (z.B. UT, OT) |
| Auswahl Anlieferort |
| Button Suche nach Komponenten (werden in Tabelle 5 geladen) |
| Tabelle mit den Komponenten des Fertigungsauftrag - Auswahl der gewünschten Position |
mit dem Button
wird der Scanauftrag gespeichert.

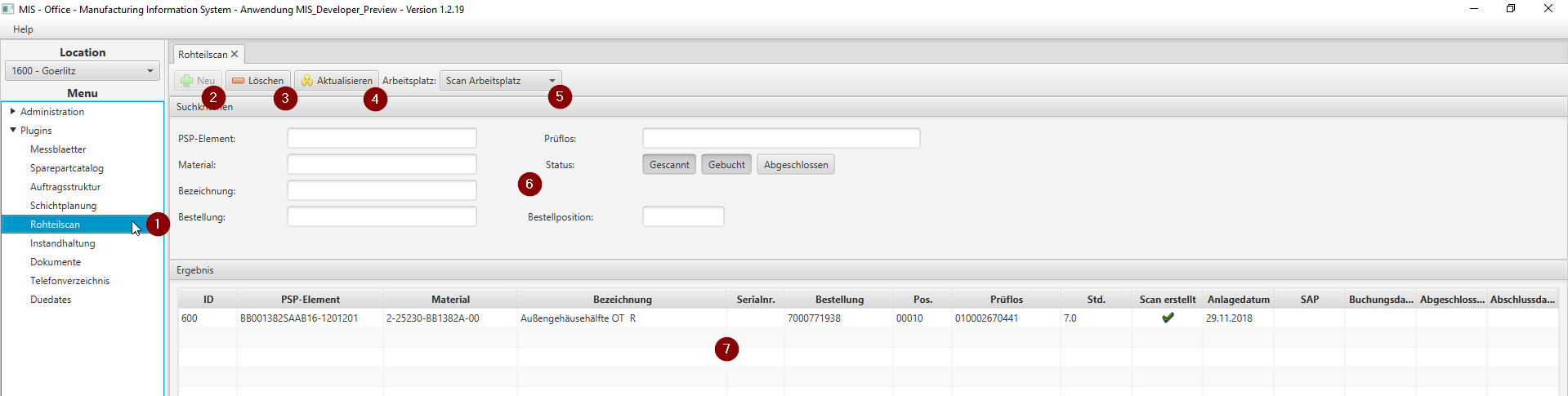

| Nr. | Beschreibung |
|---|---|
| Starten des Plugin "Rohteilscan" aus dem Menu |
| Button zum Anlegen eines neuen Scanauftrag (nur möglich wenn die SAP Verbindung hergestellt wurde). Der darauf folgende Dialog entspricht dem der Detailansicht. |
| Button zum Löschen eines Scanauftrag (nur möglich wenn der Status "Scan erstellt" noch nicht gewählt wurde) |
| Aktualisieren der Rechercheergebnisse |
| Auswahl des Arbeitsplatz (momentan nur Scanarbeitsplatz) |
| Filter für Recherche |
| Anzeige der Scanaufträge mit Details (SAP = wurden die Stunden verbucht, Buchungsdatum = wann wurden die Stunden verbucht, Abgeschlossen = wurde der Scan verarbeitet, Abschlussdatum = wann wurde der Scan verarbeitet) |
