Schaufelliste

Allgemeine Informationen

Dieses Plugin listet alle verfügbaren Schaufeln (Serialnummern) die dem aktuellen Fertigungsauftrag zugeordnet sind auf und gibt die Möglichkeit je Arbeitsvorgang einen Bewertungsstatus (Ok, Bedingt, Ausschuß) inkl. Angabe von Gründen und weiteren Informationen zu erfassen. Zusätzlich deckt das Plugin den Fertigungsfreigabeprozess ab. Dazu existiert für die Qualitätssicherung eine seperate Detailansicht, wo alle bedingten Schaufeln bzw. alle freizugebenden Schaufeln als Arbeitsvorrat aufgeslistet werden.

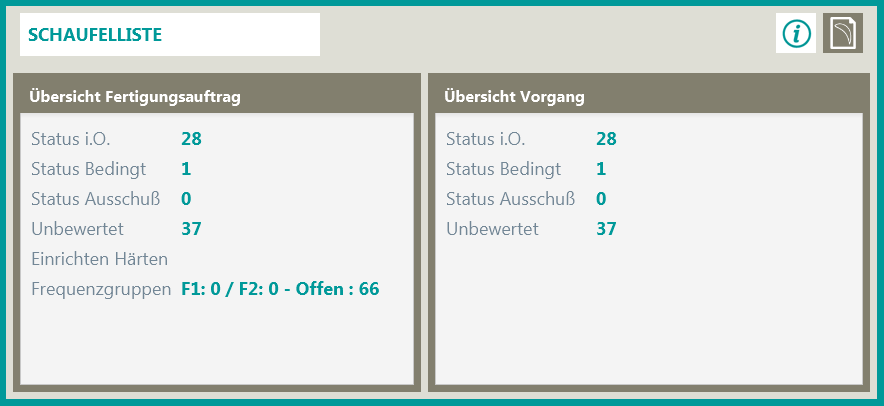

Dashboard Kachel

Die Dashboard Kachel zeigt eine Zusammenfassung der Status je Fertigungsauftrag und je Arbeitsvorgang.

Über das PlugIn-Symbol gelangt man in die Detailansicht.

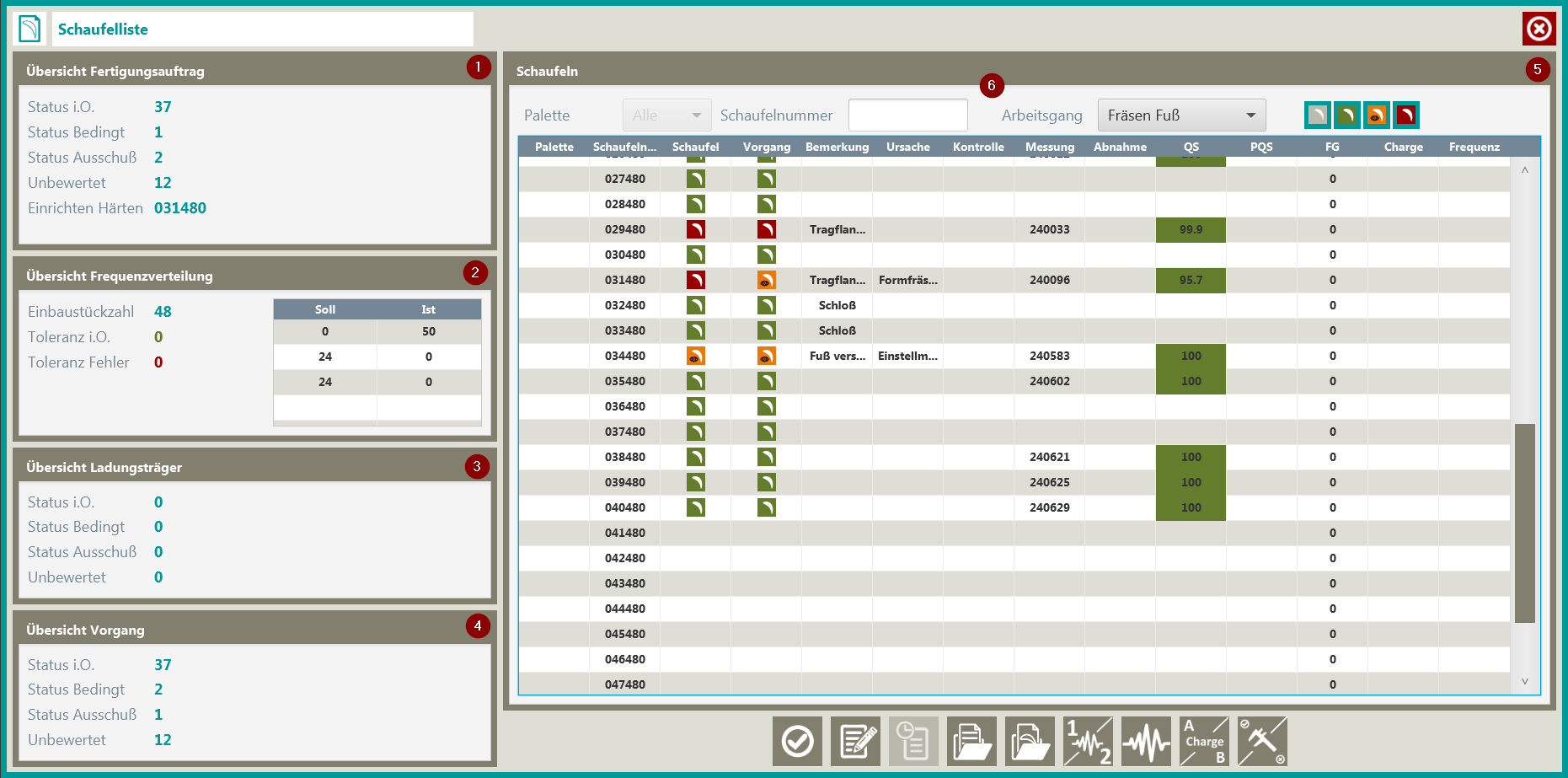

Detailansicht

Die Detailansicht zeigt unterschiedliche Zusammenfassungen der Status und listet alle verfügbaren Schaufeln, die dem aktuellen Fertigungsauftrag zugeordnet sind.

Nr.	Beschreibung
	Zusammenfassungen der Status je Fertigungsauftrag und optional ausgewählte Schaufeln die zum Einrichten des Arbeitsgang Härten verwendet werden sollen.
	Zusammenfassungen der Frequenzverteilung (Frequenzgruppen FG1 und FG2) sowie der Schaufeln innerhalb und ausserhalb der Toleranzvorgaben, falls bereits die Frequenz von Schaufeln gemessen wurde.
	Zusammenfassungen der Status je Ladungsträger
	Zusammenfassungen der Status je Arbeitsvorgang
	Tabelle listet alle zugeordneten Schaufeln
	Filterbereich für Tabelle

Folgende Status können für einen Vorgang vergeben werden bzw. werden in der Tabelle angezeigt.

Status-Bild	Beschreibung
Status "unbewertet"
	Status "ok"
	Status "bedingt" - die Schaufel wird mit diesem Vorgang in der Kontrollansicht angezeigt. Der Mitarbeiter der QS hat über weitere Maßnahmen zu entscheiden.
	Status "Ausschuß" - die Schaufel kann ggf. noch für weitere Einrichtvorgänge verwendet werden, aber z.B. nicht in einer Einbaureihenfolge.
	Frequenz Status "ok" - alle Frequenzen innerhalb der zulässigen Toleranz
	Frequenz Status "nicht ok" - nicht alle Frequenzen innerhalb der zulässigen Toleranz
	Fertigungsfreige Status "angefordert" - die Schaufel wird mit diesem Vorgang in der Kontrollansicht angezeigt. Der Mitarbeiter der QS hat über die Freigabe zu entscheiden.
	Fertigungsfreige Status "freigegeben" - Fertigungsfreigabe erteilt, ein Infotext und ggf. zugehörige Messprotokolle befinden sich signiert im Auftragslogbuch
	Fertigungsfreige Status "abgelehnt" - Fertigungsfreigabe nicht erteilt, ein Infotext befindet sich im Schaufelstatus des Vorgang

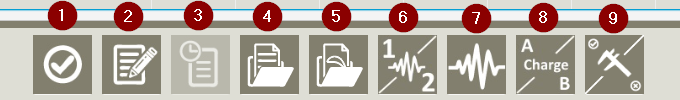

Der schlechteste Status einer Schaufel zu einem Vorgang entspricht auch dem Gesamtstatus der Schaufel. Folgende Funktionen stehen zu Verfügung

Nr.	Beschreibung
	Eine oder mehrere Schaufeln können für den ausgewählten Arbeitsvorgang direkt mit Status "ok" bewertet werden
	Status einer Schaufel bearbeiten
	Schaufel Detailinformationen anzeigen
	Öffnen eines Messprotokoll zu einer Schaufel falls vorhanden
	Öffnen eines Messplot zu einer Schaufel falls vorhanden
	Öffnen Auswahldialog für Frequenzgruppe (für eine oder mehrere Schaufeln)
	Anzeige Detailansicht für gemessene Frequenzen
	Öffnen Auswahldialog für Materialchargen (für eine oder mehrere Schaufeln)
	Anfordern der Fertigungsfreigabe

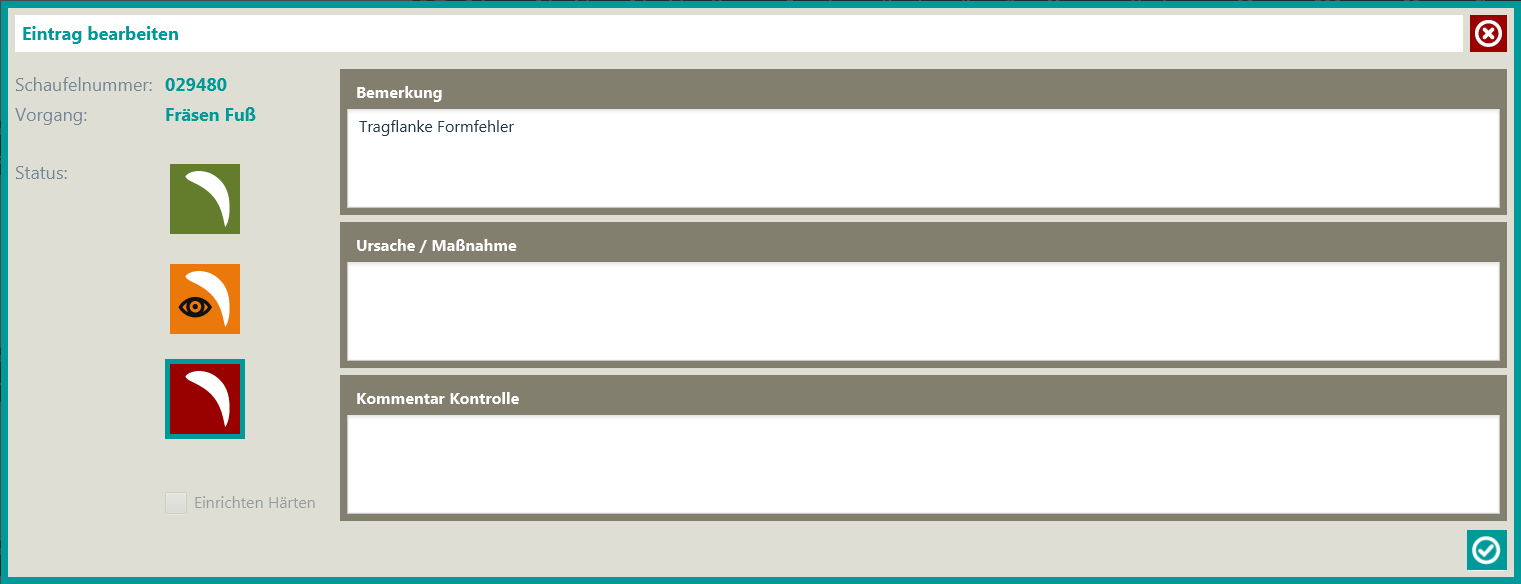

2. Dialog
Schaufelstatus bearbeiten Auswahl eines Icon mit dem gewünschten Status und optional Angabe einer Bemerkung und Ursache / Maßnahme
