Schicht-Informationen

Allgemeine Informationen

Dieses Plugin zeigt BDE/ MDE-Auswertungen an. Dabei wird über einen Zeitraum von 3 Schichten auf den Fortschritt der Auftragsdauer und Stückzahl eingegangen, die Produktivität berechnet, die Meldungen statistisch ausgewertet und ein Zeitrahl der Meldungen abgebildet.

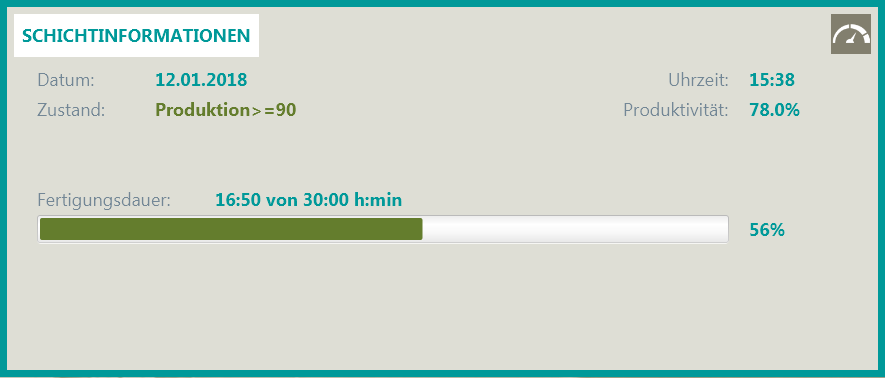

Dashboard Kachel

Die Dashboard Kachel zeigt Daten aus dem MDE.

Über das PlugIn-Symbol  gelangt man in die Detailansicht.

Detailansicht

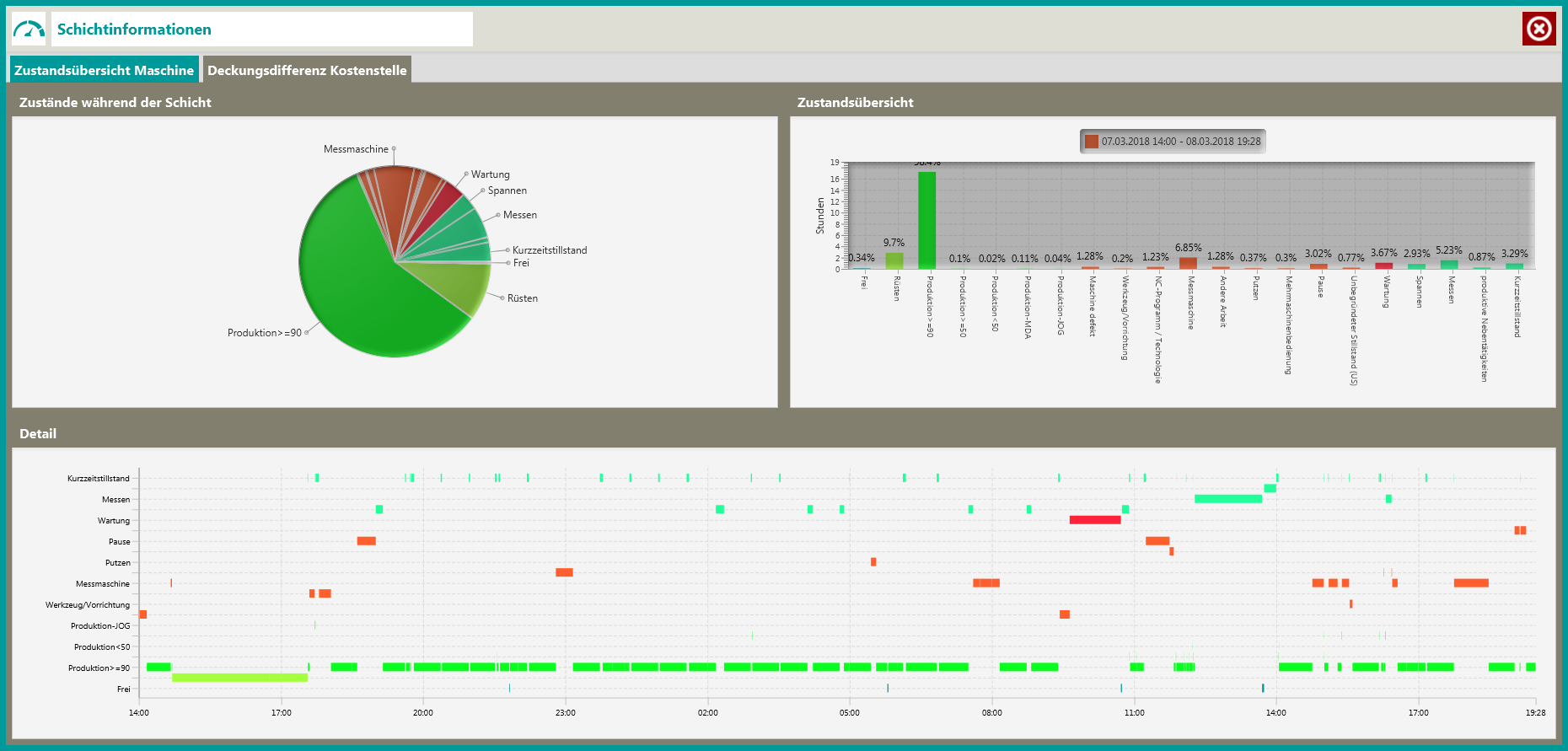

Die Detailansicht ist in zwei Bereiche unterteilt. Der erste Bereich umfasst die Zustandsübersicht der Maschine.

In den oberen beiden Kacheln der Zustandsübersicht sind die Zustände während der Schicht in einem Kreis- und Balkendiagramm dargestellt. In der unteren Kachel sind die Zustände detailliert zu betrachten. So ist in dieser Kachel z.B. aufgeführt über welchen Zeitraum sich ein Zustand in der Schicht erstreckt hat. Zustände an einer Maschine können z.B. Rüsten, Wartund oder Produktion sein.

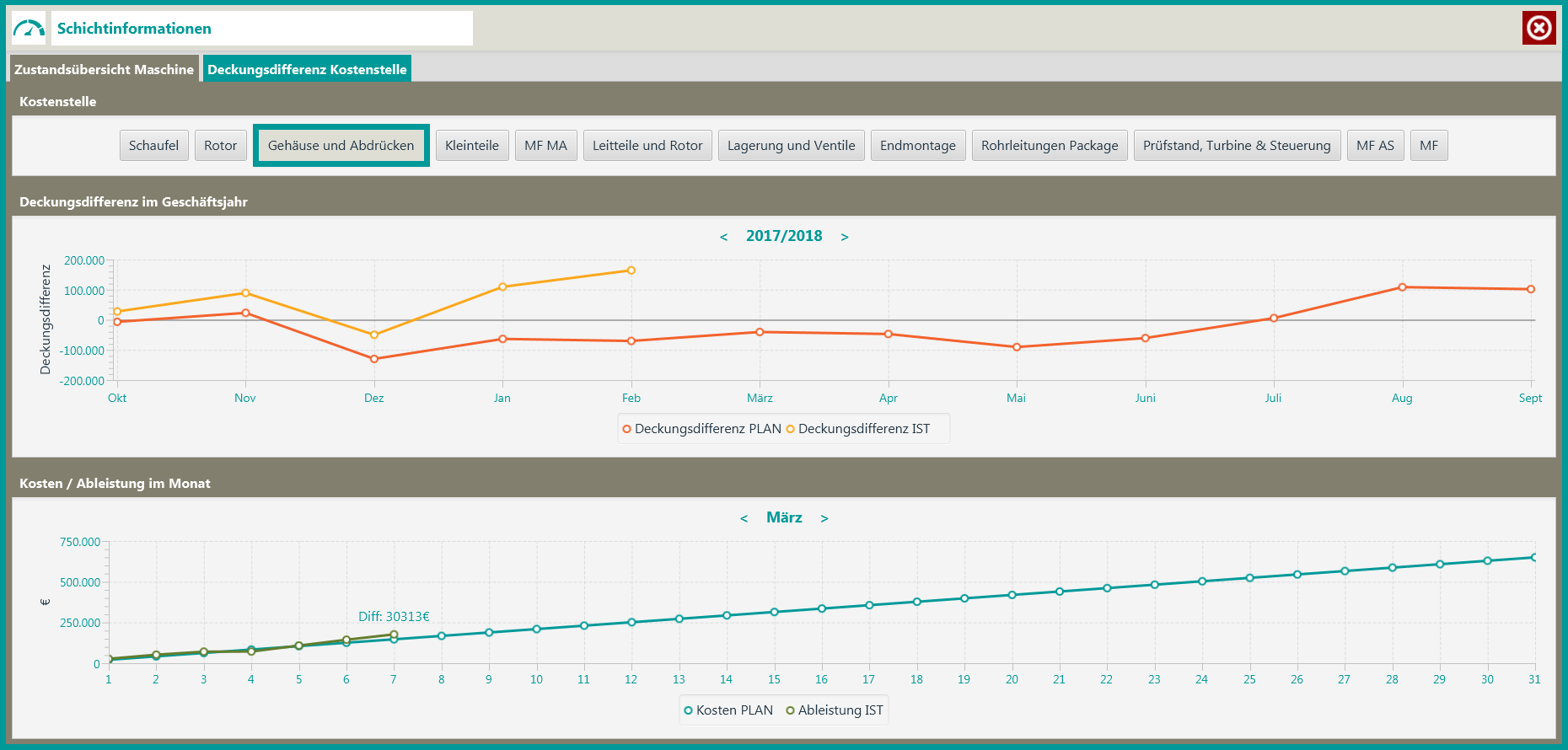

Der zweite Bereich der Detailansicht umfasst den Deckungsbereich der Kostenstelle.

Hier kann oben die Kostenstelle ausgewählt und die Deckungsdifferenz im Geschäftsjahr bzw. die Kosten im Monat der jeweiligen Kostenstelle betrachtet werden.
